一、总则

　　规定了用风管法测定中央空调系统的新风量，即直接在新风管上测定新风量的方法。

　　二、原理

　　在机械通风系统处于正常运行或规定的工况条件下，通过测量新风管某一断面的面积及该断面的平均风速，计算出该断面的新风量。如果一套系统有多个新风管，每个新风管均要测定风量，全部新风管风量之和即为该套系统的总新风量，根据系统服务区域内的人数，便可得出新风量结果。

　　三、仪器

　　1、标准皮托管：Kp=0.99±0.01，或S型皮托管Kp=0.84±0.01。

　　2、微压计：精确度不低于2%，最小读数不大于1 Pa。

　　3、热电风速仪：最小读数不大于0.1 m/s。

　　4、玻璃液体温度计或电阻温度计：最小读数不大于1℃。

　　四、测点要求

　　1、检测点所在的断面应选在气流平稳的直管段，避开弯头和断面急剧变化的部位。

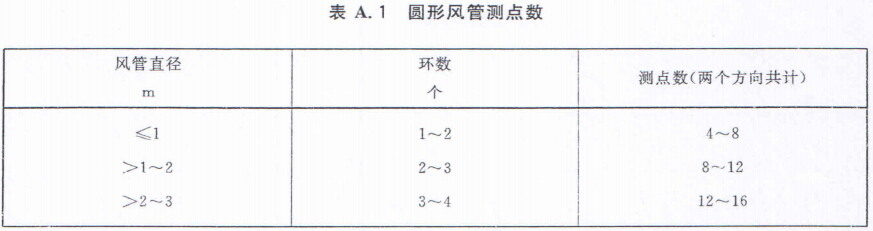

　　2、圆形风管测点位置和数量：将风管分成适当数量的等面积同心环，测点选在各环面积中心线与垂直的两条直径线的交点上，圆形风管测点数见表A.1。直径小于0.3 m、流速分布比较均匀的风管，可取风管中心一点作为测点。气流分布对称和比较均匀的风管，可只取一个方向的测点进行检测。

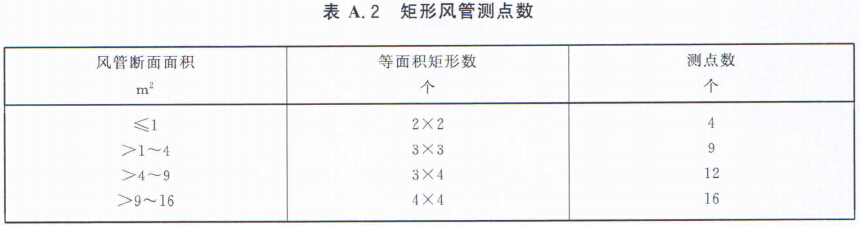

　　3、矩形风管测点位置和数量：将风管断面分成适当数量的等面积矩形(最好为正方形).各矩形中心即为测点。矩形风管测点数见下表。

　　五、测量步骤

　　1、测量风管检测断面面积(F).按表A.1或表A.2分环(分块)确定检测点。

　　2、皮托管法测定新风量测量步骤如下：

　　a) 检查微压汁显示是否正常，微压计与皮托管连接是否漏气;

　　b) 将皮托管全压出口与微压计正压端连接，静压管出口与微压计负压端连接;

　　c) 将皮托管插入风管内，在各测点上使皮托管的全压测孔对着气流方向，偏差不得超过10°，测量出各点动压( Pd)。重复测量一次，取算术平均值;

　　d) 将玻璃液体温度计或电阻温度计插入风管中心点处，封闭测孑L待温度稳定后读数，测量出新风温度(t);

　　e) 调查机械通风服务区域内设计人流量和实际最大人流量。

　　3、风速计法测定新风量测量步骤如下：

　　a) 按照热电风速仪使用说明书调整仪器;

　　b) 将风速仪放入新风管内测量各测点风速，以全部测点风速算术平均值作为平均风速;

　　c) 将玻璃液体温度计或电阻温度计插入风管中心点处，封闭测孔待温度稳定后读数，测量出新风温度(t);

　　d) 调查机械通风服务区域内设计人流量和实际最大人流量。

　　4、按要求对仪器进行期间核查和使用前校准。

　　六、结果计算

　　1、皮托管法测量新风量的计算公式：

　　式中：

　　Q-新风量，单位为立方米每人小时[m3/(h•人)];

　　F-新风管测量断面面积，单位为平方米(m2);

　　Kp——皮托管系数;

　　t——新风温度，单位为摄氏度(℃);

　　Pd -新风动压值，单位为帕(pa);

　　n——一个机械通风系统内新风管的数量;

　　P-服务区人数，取设计人流量与实际最大人流量2个数中的高值，单位为人。

　　2、风速汁法测量新风量的计算公式：

　　式中：

　　Q-新风量，单位为立方米每人小时[m3/(人•h)];

　　F-新风管测量断面面积，单位为平方米(m2);

　　V-新风管中空气的平均速度，单位为米每秒(m/s);

　　n-一个系统内新风管的数量;

　　P-服务区人数，取设计人流量与实际最大人流量2个数中的高值，单位为人。

　　3、换气次数的计算公式：

　　

　　式中：

　　A-换气次数，单位为次每小时(次/h);

　　Q-新风量，单位为立方米每人小时[m3/(人•h)];

　　P-服务区人数;

　　V-室内空气体积，单位为立方米(m3)。

　　七、测量范围

　　皮托管法测量新风管风速范围为2 m/s--30 m/s，电风速计法测量新风管风速范围为0.1 m/s～10 m/s。
